Problem Statement
이 예제는 Aspen Custom Modeler 를 이용한 간단한 혼합 믹서의 디자인을 설명합니다.

Solution

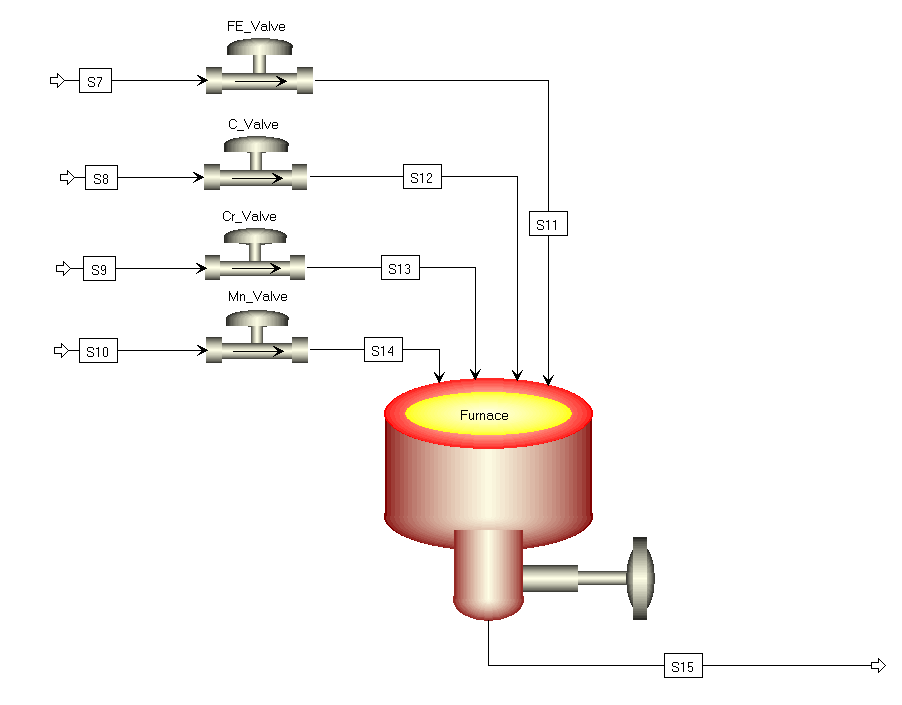

Fe, C, Cr, Mn 이 혼합되어 용광로로 투입이 되어 스테인레스 스틸이 생산됩니다.
이 예제는 Aspen Properties 를 사용하지 않고, Stringset 를 이용하여 4가지 Components 를 설정하고 있습니다.
이 예제에서 multiport 와 For 구문의 사용법을 익힐 수 있습니다.
아래 코드와 첨부 예제파일을 참고하십시오.

Model Well
comp as stringset(["C","Fe","Mn","Cr"]);

inlet as input multiport of Fport;
outlet as output Fport;

total_mass as mass;
mass(comp) as mass(initial,0.1);
total_mass=sigma(mass);
fraction(comp) as massfraction;
1e4*fraction(comp)*total_mass=1e4*mass(comp);
Opening as percent(fixed,0.001);

for i in comp do
  $mass(i)=sigma(inlet.connection.mass*inlet.connection.fraction(i))-outlet.mass*outlet.fraction(i);
endfor

outlet.fraction=fraction;
outlet.mass=Opening/100*total_mass;


End
User-added image
Keyword

Aspen Custom Modeler, 블렌딩, 혼합
Attachments
Filename Date Added
test.acmf 01-Apr-2021
