¿Cómo mostrar los valores históricos en un gráfico creado con Aspen Process Graphic Editor o Aspen Process Graphic Studio?
Download as pdf :
Products:
Aspen Process Explorer, aspenONE Process Explorer
Last Updated:
06-Jul-2022
Last Updated:
06-Jul-2022
Versions:
Article ID:
000096910
Article ID:
000096910
Primary Subject:
Planteamiento del problema:
Cuando se ve un valor en un grafico creado con
Aspen Process Graphic Editor
o
Aspen Process Graphic Studio
, normalmente el valor mostrado es tomado de
IP_INPUT_VALUE
. Sin embargo, para algunos casos, los valores requieren provenir de aquellos que ya hayan pasado a través del
Algoritmo de Compresión de Datos
, y por consecuencia es necesario buscar los valores en el
Área de Repetición Histórica
del tag.
Solución:

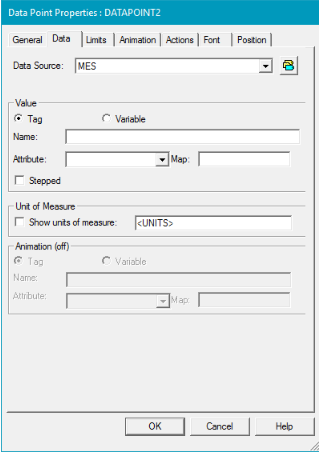

1.- Abrir las
Propiedades
del
Data Point
e ir a la pestaña de
Data
.
2.- Para poder mostrar los valores del
Área de Repetición Histórica

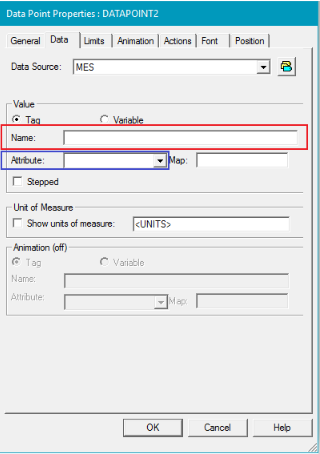

, la siguiente sintaxis debe ser utilizada en
Name
:
NombreDelTag 1 IP_TREND_VALUE
, donde "NombreDelTag" es el nombre del tag. Y en
Attribute
seleccionar <VALUE>.
Por ejemplo:
Nota:
Para
Aspen Process Graphic Editor
la estructura es similar
3.- Publicar el grafico y debes poder ver el valor obtenido desde el
Area de Repeticion Historica.
Artículo original:
How to display values from the History Repeat Area on a Graphic using Aspen Process Graphic Editor or Aspen Process Graphic Studio?
Keywords:
ESP
Aspen Process Graphic Editor
Aspen Process Graphic Studio
Repeat Area
